Federseilrolle mit einseitigem Vierkant

Federseilrolle mit einseitigem Vierkant - zum Schließen von Schiebetüren Die Federseilrolle von von Dictator ist mit 25, 50 oder 80N Federkraft wählbar Dictator Federseilrollen sind ein effizientes, preisgünstiges sowie einfaches Schließmittel für Schiebetüren. Die innenliegende Feder wird beim Öffnen der Tür gespannt und zieht die Schiebetür nach dem Öffnen wieder automatisch zu. Die Schließkraft ist einstellbar, die Schließgeschwindigkeit wird dabei allerdings nicht kontrolliert. Das Kunststoffgehäuse der Federseilrolle ist hitzebeständig, das Kevlarseil wird durch die eingespritzten Führungsrillen im Kunststoffgehäuse einwandfrei aufgewickelt. Dadurch wird eine sehr hohe Lebensdauer der Dictator Federseilrolle sichergestellt. Diese Dictator Federseilrolle ist mit einseitigem Vierkant: für die Montage mit Hilfe einer Schloßschraube mit Vierkantansatz DIN 603 vorgesehen. Hinweis: Es wird empfohlen, grundsätzlich die Ausführung mit Rutschnabe und Halterung einzusetzen >> Die Dictator Federseilrolle wird in drei verschiedenen Stärken angeboten, mit einer Federkraft von: 25 N, 50 N und 80 N. Die Schließkraft der Federseilrolle kann durch eine entsprechende Vorspannung der Feder eingestellt werden. Bitte beachten Sie, das ein Vorspannen der Federseilrolle den Arbeitsweg reduziert. Grundsätzlich gilt die Regel: je höher die Kraft der Federseilrolle, desto geringer ist der Arbeitsweg. Der maximal mögliche Fahrweg bei der jeweiligen Federstärke wird in dem nachfolgenden Diagramm dargestellt. Art.-Nr. Federkraft N Material/Oberfläche 070101 25 N Kunststoffgehäuse mit 2 m Kevlar-Seil 070091 50 N Kunststoffgehäuse mit 2 m Kevlar-Seil 070092 80 N Kunststoffgehäuse mit 2 m Kevlar-Seil Lieferumfang: Federseilrolle mit einseitigem Vierkant: Kunststoffgehäuse mit 2 m Kevlar-Seil

Dorma Haftmagnet EM 500 Dorma EM 500 G - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz für Wandmontage und Bodenmontage* - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz Dorma EM 500 U - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz für Unterputzmontage - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz Dorma EM 500 A - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz und Unterbrecherdrucktaster für Wandmontage und Bodenmontage* - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz  *) in Verbindung mit Boden winkel Art.-Nr. Model Haltekraft Material/Oberfläche 69011511 Dorma EM 500 G 400 N Kunststoff weiß 69011521 Dorma EM 500 U 400 N Kunststoff weiß 69011531 Dorma EM 500 A 400 N Kunststoff weiß

Pendeltürband einseitig wirkend Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen: Art.Nr. Nummer A - Länge Türgewicht  Türbreite Türhöhe S Material / Oberfläche 04.751.0075.010 29 75 15 kg 610 1800 18 - 25 Stahl, gal verzinkt 04.751.0075.426 29 75  15 kg 610 1800 18 - 25 V2A, matt gebürstet 04.751.0100.010 30 100 22 kg 735 1900 25 - 30 Stahl, gal verzinkt 04.751.0100.426 30 100 22 kg 735 1900 25 - 30  V2A, matt gebürstet 04.751.0125.010 33 125 27 kg 735 2000 30 - 35  Stahl, gal verzinkt 04.751.0125.426 33 125 27 kg 735 2000 30 - 35  V2A, matt gebürstet 04.751.0150.010 36 150 40 kg 735 2500 35 - 40  Stahl, gal verzinkt 04.751.0150.426 36 150 40 kg 735 2500 35 - 40  V2A, matt gebürstet 04.751.0175.010 39 175 55 kg 860 2500 40 - 45  Stahl, gal verzinkt 04.751.0175.426 39 175 55 kg 860 2500 40 - 45  V2A, matt gebürstet 04.751.0200.010 42 200 70 kg 985 2600 45 - 50  Stahl, gal verzinkt 04.751.0200.426 42 200 70 kg 985 2600 45 - 50 V2A, matt gebürstet 04.751.0250.010 45 250 100 kg 985 2800 50 - 60 Stahl, gal verzinkt 04.751.0250.426 45 250 100 kg 985 2800 50 - 60 V2A, matt gebürstet Das Material und die Länge des Pendeltürbands können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband (in der ausgewählten Größe)

KWS 3L35 Türdrücker auf Ovalrosette Festdrehbarer KWS Türdrücker, mit Gleitlager und Rückholfeder. Der Türdrücker und die Rosetten sind aus rostfreiem Edelstahl. Die Rosetten-Innenteile sind aus Kunststoff und die Rosettenhöhe beträgt 10 mm. Der Türdrücker ist in den Ausführungen "Edelstahl matt gebürstet" oder "Edelstahl poliert" erhältlich. Montage des Türdrückers: Der Türdrücker wird zusammen mit der Rosette auf die Tür geschraubt. Danach wird die Abdeckrosette auffedrückt. Lochung (Schlüsselrosette) PZ, Buntbart, KABA oder ungelocht Hinweis: Durch die gekröpfte Formgebung eignen sich diese KWS Türdrücker in Verbindung mit Ovalrosetten besonders für Rahmentüren.

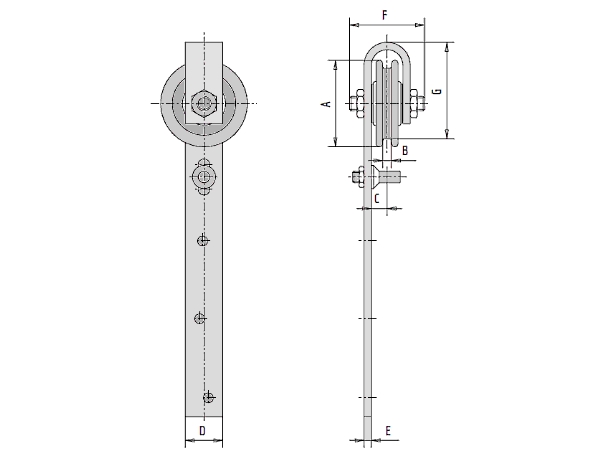

Schiebetor-Hangrolle 120 mm Durchmesser Hangrolle aus Stahl, gal verzinkt max. Belastung der Rolle: 100kg - Rolle aus Eisenguss - mit Walzenlager - 120 mm Durchmesser A Tragkraft p. St./kg B C D/E F G 120 mm  100  11  20  45/8  73  127

Trennwandstütze mit Winkelauflage - KWS 4243 Verstellbare Trennwandstütze zum Aufschrauben - Höhe: 150 - 175 mm aus Leichtmetall bearbeitet nach E 5 oder Edelstahl-Rostfrei mit zusätzlicher Exzenterscheibe Ausführung KWS 4243 Höhe: 150 - 175 mm mit Winkelauflage höhenverstellbar zum Aufschrauben mit Befestigungsmaterial Montage Trennwandstütze KWS 4243: Bodenrosette mit eingesetzter Beilegscheibe auf den Boden schrauben. Stütze einstecken. mit Maulschlüssel auf gewünschte Höhe drehen und mit Rundmutter kontern. mit Klemmschraube sichern. Für den Ausgleich evtl. Abweichungen beim Bohren des Boden-Dübelloches ist jeder Trennwandstütze eine zusätzliche Exzenterscheibe beigefügt. Mit der Exzenterscheibe können anstelle der Beilegscheibe Abweichungen bis zu 4 mm aus der Mitte egalisiert werden. Die Stütze kann in der Höhe zur Anpassung an Bodenunebenheiten um 5 bzw. 10 mm gekürzt werden. Jede einzelne Verpackung enthält eine Montageanleitung. Ausführungen: Art.-Nr. Ausführung Material/Oberfläche Gewicht KWS 4243.31 150 - 175 mm hoch Leichtmetall - silberfarbig eloxiert 0,210 kg KWS 4243.82 150 - 175 mm hoch Edelstahl-Rostfrei matt gebürstet 0,440 kg KWS 4243.83 150 - 175 mm hoch Edelstahl-Rostfrei poliert 0,440 kg Lieferumfang:- KWS 4243 Trennwandstütze verstellbar - 150-175 mm- mit Befestigungsmaterial- mit zusätzlicher Exzenterscheibe
