GfS EH-Türwächter mit Funkweiterleitung - 990 040

60 mm Distanzstück für GfS EH-Türwächter für Stangengriffe an Vollblattüren - GfS 901 883 KLE - Distanzstück: 60 mm - inkl. Abdeckkappen - in grün (RAL 6029) lackiert - inkl. Klebepad- 52 x 175 x 60 mm (B x H x T)

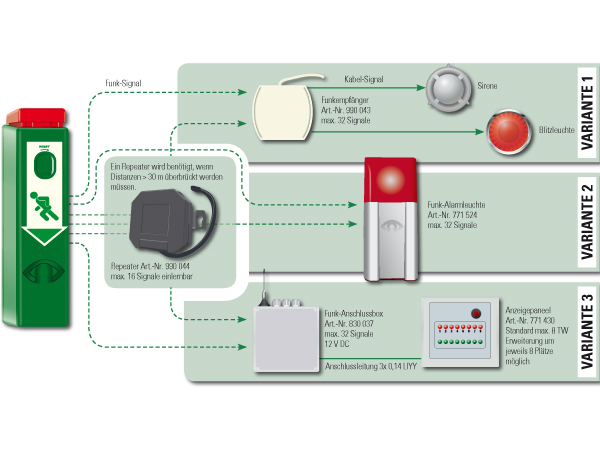

GfS 990 043 Funkempfänger mit 2 potentialfreien Relaisausgängen Für GfS EH-Türwächter mit Funkweiterleitung - mit zwei potentialfreien Relaisausgängen/2 Kanal (24 V AC 1 A/30 V DC 1 A) - zur Ansteuerung von externen Signalgebern - IP 65 - im grauen Kunststoffgehäuse 12-24 V DC/AC - für außen geeignet - L x B x H: 70 x 62 x 35 mm

Rauchmelder RM 4000 Set für Feststellanlagen Dictator RM 4000 im Set mit Standardsockel Rauchmelder in Verbindung mit Zentrale RZ-24 Optischer Rauchmelder geprüft nach EN 54-7 Der Rauchmelder RM 400 wird mit der Zentrale RZ-24 betrieben, sie versorgt den Rauchmelder mit der nötigen Spannung und wertet ihn gleichzeitig aus. Einsetzbar in einem Temperaturbereich von -40 °C bis +70 °C Die Falschalarmrate ist dank einer speziellen Sensorkammer sowie der Verwendung von Algorithmen zur Störgrößenfilterung sehr gering. Selbsttätige Korrektur von Verschmutzungszuständen durch eine automatische Ruhewertnachführung. Bei einer zu starken Verschmutzung  wechselt der Rauchmelder jedoch umgehend in den Alarmzustand und der Feuerschutzabschluss wird zuverlässig geschlossen. Im Melder selbst ist kein Relais nötig. Dadurch werden die Kosten der Feststellanlage reduziert, auch in Bezug auf die Stromkosten. Die Betriebszustände werden über eine 360° sichtbare LED in zwei Farben (rot/gelb) und unterschiedliche Blinkfrequenzen signalisiert. Wartung und Prüfung Die Rauchmelder RM 4000 müssen spätestens nach 8 Jahren ausgetauscht werden, auch wenn die Melder während der Funktions- bzw. Wartungsprüfung noch einwandfrei arbeiten. Damit wird sichergestellt, dass die Feststellanlagen immer voll funktionsfähig sind und im Brandfall das Schließen der Türen zuverlässig ausgelöst wird. Es ist vorgeschrieben, Feststellanlagen monatlich bzw. alle 3 Monate – sofern nicht in der Bauartgenehmigung eine andere Frist angegeben ist bzw. andere nationale Vorschriften bestehen – auf ihre einwandfreie Funktion zu prüfen und einmal jährlich eine Wartung durch eine geprüfte Fachkraft für Feststellanlagen durchzuführen. Technische Daten RM400 Versorgungsspannung    8,5 bis 33 VDC Stromaufnahme    Ø Ruhestrom sowie Einschaltstromspitze bei 24 VDC: 95 μA Alarmstrom bei 24 VDC: 40 mA Rauchmessung    1 Messung alle 4 Sekunden, photoelektrischer Sensor mit automatischer Überwachung und Anpassung der Sensitivität Alarmanzeige    Integrierte LED (rot/gelb) als Statusanzeige Temperaturbereich    -40 °C bis +70 °C (keine Vereisung oder Kondensation!) Schutzart    IP 23D Material Gehäuse Polykarbonat-Spritzguß, weiß Montagehinweise Sockel Der Sockel hat besonders ausgeformte Befestigungslöcher, die eine einfache und schnelle Montage ermöglichen. Es stehen zwei Lochabstände zur Verfügung: 51 mm und 60 mm. Der Sockel ist außen an der Stelle markiert, an der nach Eindrehen des Melders die Leuchtdiode positioniert ist. Dadurch kann bereits bei der Montage der Sockel eine einheitliche Ausrichtung der Melder sichergestellt werden. Die Einführung der Anschlusskabel kann von der Rückseite oder (nach Ausbrechen der Öffnungen) auch von der Seite erfolgen. Eine Markierung im Inneren des Sockels zeigt an, wie lang das Kabel abisoliert werden muss. Die 5 Anschlussklemmen sind so angeordnet, dass ausreichend Platz für die Verkabelungsarbeiten vorhanden ist. Die Schrauben der Anschlussklemmen sind gegen Herausfallen gesichert. Werkseitig sind die Schrauben bereits gelöst, was die Anschlussarbeiten zusätzlich erleichtert. Der Melder wird im Sockel durch einfache Drehung im Uhrzeigersinn verrastet. Eine zusätzliche Diebstahlsicherung ist vorgesehen. Ein fehlender Melder bedeutet Alarm. Elektrischer Anschluss: Die Anzahl der erforderlichen Sturz- und Deckenmelder richtet sich nach den jeweils gültigen Landesvorschriften. In Deutschland sind diesbezüglich die Vorschriften der Zulassung bzw. Bauartgenehmigung des DIBt einzuhalten. Gibt es keine landesspezifischen Vorgaben, sind in Europa die Regelungen der EN 14637 zu beachten. Die Rauchmelder werden einfach in Linie geschaltet. Im letzten Melder der Meldeschleife muss ein Widerstand mit 3,9 kΩ eingebaut werden. Den Handauslösetaster (sofern die Zentrale RZ-24 nicht so angebracht wird, dass der Handauslösetaster auf dem Deckel genutzt werden kann) schließen Sie in der Zuleitung zum ersten Melder an. Dies ermöglicht eine einfache, linienförmige Kabelverlegung. Lieferumfang:- Dictator Rauchmelder RM 400- Standardsockel

GfS EH-Türwächter 990 000 — Fluchtwegsicherung für TürklinkenDer GfS EH-Türwächter sichert Notausgänge und Fluchttüren gegen unbefugtes Öffnen — ohne die Fluchtfunktion einzuschränken. Das Gerät wird unterhalb des Türdrückers montiert und blockiert die Klinke mechanisch. Im Notfall genügt ein kräftiger Griff: Der Türwächter verschiebt sich nach unten, gibt den Türdrücker frei und löst gleichzeitig einen Daueralarm mit bis zu 105 dB aus.Kurz & KnappFluchtwegsicherung für Türklinken nach DIN EN 179Alarm bis 105 dB bei unbefugtem ÖffnenBatteriebetrieben (9V) — keine Verkabelung nötigMetallgehäuse aus Zink-Druckguss mit SabotageschutzDauerfreigabe per Schlüssel für berechtigte PersonenNachrüstbar an bestehenden FluchttürenFunktionsweiseIm Sicherungszustand umschließt der EH-Türwächter den Türdrücker und verhindert das Herunterdrücken der Klinke. Beim Versuch, die Tür zu öffnen, muss der Türwächter bewusst nach unten geschoben werden — dabei löst sofort ein akustisches Dauersignal aus. Die Alarmrücksetzung ist nur mit dem mitgelieferten Geräteschlüssel möglich.Berechtigte Personen können die Tür ohne Alarm passieren: Über die Dauerfreigabe wird der Türwächter per Schlüssel in die geöffnete Position versetzt. Alternativ lässt sich die Tür über die Wechselfunktion des Panikschlosses mit dem Türschlüssel von außen öffnen — ohne den Alarm auszulösen.Technische DatenEigenschaftWertZulassungDIN EN 179Alarmlautstärkebis 105 dB (1 m)Stromversorgung9-Volt-Blockbatterie (netzunabhängig)Abmessungen (L × B × H)181 × 52/45 × 72 mmGewicht1,4 kgMaterialZink-Druckguss, RAL 6029 (grün)ZylinderProfilhalbzylinder 30/10 mm (max. 40,5 mm)LieferumfangGfS EH-Türwächter 990 0009-Volt-BatterieProfilhalbzylinder mit 2 SchlüsselnGroßes langnachleuchtendes Piktogramm mit BenutzungshinweisKleine langnachleuchtende Piktogramme mit Richtungspfeil3 BefestigungsschraubenEinsatzbereicheDer EH-Türwächter 990 000 eignet sich für Fluchttüren mit Türklinken in Gewerbe, Industrie und öffentlichen Gebäuden — insbesondere an Notausgängen, die im Alltag nicht als regulärer Durchgang genutzt werden sollen. Geeignet für Vollblatt-Türen, Glas-Rahmen-Türen und Halb/Halb-Türen mit Klinkenausführung. Für Türen mit Stangengriff oder Druckstange siehe den EH-Türwächter 994 000.Optionale ErweiterungenVoralarm — leichtes Herunterdrücken löst erst einen Warnton aus; lässt man los, stoppt der Alarm. Erst volles Durchdrücken löst den unwiderruflichen Hauptalarm aus.Funkweiterleitung — meldet das Öffnungsereignis an eine Zentrale oder Funkalarmleuchte weiter.Montageplatten — für Glasrahmentüren, Brandschutztüren und Sonderkonstruktionen separat erhältlich.Häufige FragenWie oft muss die Batterie gewechselt werden?GfS empfiehlt einen jährlichen Batteriewechsel. Die 9-Volt-Blockbatterie ist handelsüblich und ohne Werkzeug austauschbar.Kann der Türwächter an jeder Tür montiert werden?Der 990 000 ist für Türen mit Türklinke (Drücker) nach DIN EN 179 ausgelegt. Für Panikstangen und Stangengriffe nach DIN EN 1125 gibt es den EH-Türwächter 994 000.Was ist der Unterschied zwischen Basis und Voralarm?Die Basis-Variante löst sofort den Hauptalarm aus. Die Voralarm-Variante gibt beim leichten Herunterdrücken zunächst einen Warnton — erst volles Durchdrücken aktiviert den unwiderruflichen Alarm. Der Voralarm bietet eine zusätzliche Hemmschwelle.

GfS 990 100 EH-Türwächter mit Voralarm für Türdrücker Der GfS EH-Türwächter mit Voralarm für Türdrücker - Fluchtwegsicherungssystem, Typ EH-Türwächter mit Voralarm, System GfS-Hamburg, zur Montage unterhalb des Türdrückers.  Zulassung gemäß DIN EN 179 Voralarm-Modul Profilhalbzylinder, 2 Schlüssel 9 V-Batterie 1 kleines Piktogramm mit Richtungspfeil für den EH-Türwächter, langnachleuchtend 1 großes Piktogramm für die Tür, langnachleuchtend, mit Benutzungshinweis 3 Schrauben zur Befestigung Die GfS Einhandtürwächter werden ausschließlich mit einem 30/10 mm Profilhalbzylinder (PHZ) ausgeliefert. Maße des EH-Türwächters: L x B x H 190 x 52/45 x 72 mm Ausführung GfS EH-Türwächter mit Voralarm für Türdrücker / Lieferumfang: Stabile Metallausführung (Zink-Druckguss), in grün (RAL 6029) lackiert. Mit verdeckt liegenden Gehäusebefestigungen (Sabotageschutz). Montagefertig mit Zubehör (Schrauben). Inklusive Profilhalbzylinder PHZ (Länge 30/10 mm), Schließbartstellung unten rechts oder links 45 °, Gesamtlänge PHZ max. 40,5 mm. Profilhalbzylinder ist durch eine Schiebeplatte verdeckt (Schutz vor Beschädigung). Inklusive einer 9 Volt-Blockbatterie. Durch den Betrieb über eine 9V- Blockbatterie ist der EH-Türwächter netzunabhängig (jährlicher Wechsel der Batterie empfohlen) Inkl. lang nachleuchtender Piktogramme für die Tür und das Gerät selbst. Inkl. Signalgeber (bis zu 105dB bei einem Abstand von 1m), der bei Betätigung (Herunterdrücken der Türklinke mit einem Handgriff) auslöst. Funktionen des GfS EH-Türwächter mit Voralarm für Türdrücker: Dauerfreigabe-Funktion (mit dem Geräteschlüssel durch berechtige Personen) Einzelbegehung der Tür erfolgt mit dem Türschlüssel über die Wechselfunktion des Panikschlosses Voralarm: Sobald die Türklinke den roten Voralarm-Aufsatz leicht berührt, wird der Voralarm ausgelöst. Wird die Klinke losgelassen verstummt der Voralarm. Dauerhafter Hauptalarm wird erst bei vollständigem Durchdrücken der Klinke umgesetzt. Alarmrücksetzung (Reset) erfolgt mit dem Geräteschlüssel durch berechtige Personen. Die Hemmschwelle unter dem Türgriff ist aktiv. Im Notfall kann die Tür mit einem Handgriff geöffnet werden.   Beim Durchdrücken der Türklinke verschiebt sich der EH-Türwächter automatisch nach unten. Die Begehung der Notausgangstür ist nun möglich. Ein Daueralarm ertönt, der nur durch eine berechtigte Person mit Hilfe des Geräteschlüssels deaktiviert werden kann.     Berechtigte Personen benutzen nicht die Klinke, sondern öffnen die Schlossfalle mit dem Schlüssel, um die Tür, ohne Alarm auszulösen, zu begehen. Mit dem Geräteschlüssel kann der Türwächter durch Verschieben nach unten alarmfrei in eine Dauerfreigabeposition gebracht werden. In dieser Stellung ist die Tür normal zu begehen, z.B. für einen längeren Warentransport.       Sobald die Türklinke den Voralarm herunterdrückt, wird ein Alarm ausgelöst. Mit Loslassen der Klinke verstummt der Alarm wieder. Drückt der Benutzer jedoch die Klinke nach unten durch, löst er damit unwiderruflich den Hauptalarm aus und der Türwächter gibt die Klinke frei.   GFS - Sicherer Fluchtweg mit dem EH-Türwächter
