KWS 1042 Türfeststeller mit Bodenbuchse - 120 mm Hub

KWS 1509 Befestigungslasche Befestigungslasche aus Stahl oder Edelstahl-Rostfrei für die KWS Modelle 1030 - 1037 - 1040 - 1042 - 1044 - 1046 - 1048 - 1081 - 1082 - 1132 - 1133 Die KWS 1509 Befestigungslasche eignet sich für folgende KWS Modelle: 1030 - 1037 - 1040 - 1042 - 1044 - 1046 - 1048 - 1081 - 1082 - 1132 - 1133

Bodenbuchse aus Edelstahl KWS 1515 passend zu den folgenden Türfeststellern: KWS 1036 Türfeststeller - 30 mm Hub KWS 1037 Türfeststeller - 30 mm Hub KWS 1038 Türfeststeller - 30 mm Hub KWS 1039 Türfeststeller - 30 mm Hub KWS 1040 Türfeststeller - 60 mm Hub KWS 1041 Türfeststeller - 90 mm Hub KWS 1042 Türfeststeller - 120 mm Hub Lieferumfang:KWS 1515 Bodenbuchse für Türfeststeller

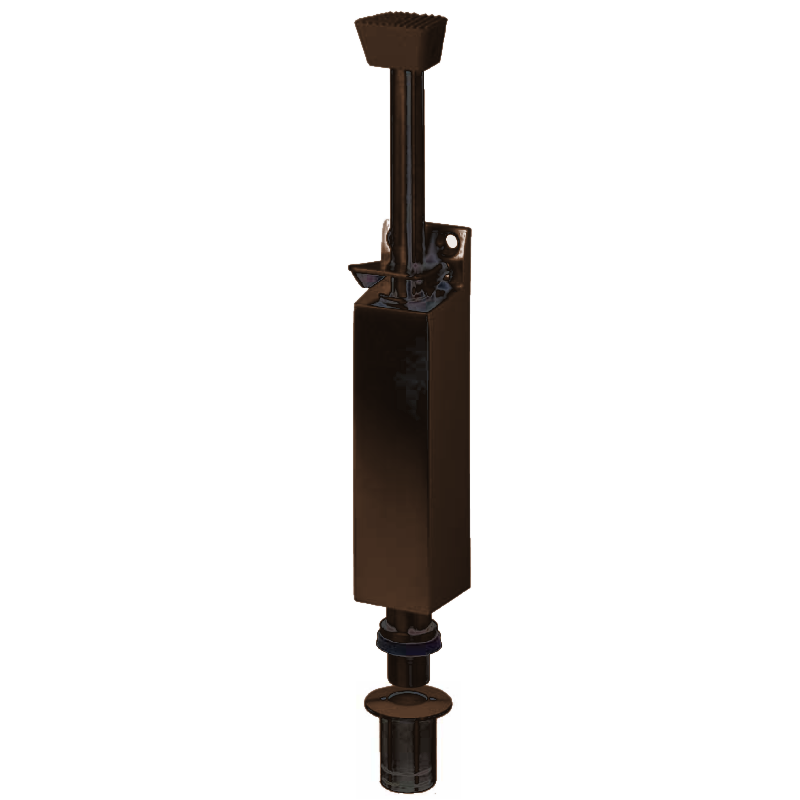

Türfeststeller mit Bodenbuchse - KWS 1042 Türfeststeller aus Leichtmetall mit 120 mm Hub Türfeststeller aus Leichtmetall mit Tretbolzen aus rostfreiem Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl Ausführung 1042: 120 mm Hub Max. Türgewicht: ca. 100 kg Funktion des Türfeststellers: Die Tür wird bis zu der in den Boden eingelassenen Buchse geöffnet. Durch die Betätigung des Tretbolzens wird die Tür arretiert. Mit einem leichten Druck auf die Sperrplatte des Feststellers kann die Tür wieder freigegeben werden. Montage des Türfeststellers: Der Türfeststeller wird mit einer Befestigungslasche an die Tür geschraubt Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Jede Einzelverpackung enthält eine Anschraubanleitung und eine Bohrschablone. Ausführungen: Art.-Nr. Hub Material/Oberfläche KWS.1042.02 120 mm silberfarbig einbrennlackiert KWS.1042.03 120 mm schwarz einbrennlackiert KWS.1042.10 120 mm dunkelbraun einbrennlackiert Leichtmetall bearbeitet nach E 5 - für den Außenbereich geeignet KWS.1042.31 120 mm silberfarbig eloxiert KWS.1042.33 120 mm messingfarbig eloxiert KWS.1042.35 120 mm Edelstahl-Effekt eloxiert KWS.1042.37 120 mm dunkelbraun eloxiert Lieferumfang:KWS 1042 Türfeststeller mit Bodenbuchse - 120 mm Hub

Türfeststeller mit Bodenbuchse - KWS 1040  Türfeststeller aus Leichtmetall mit 60 mm Hub Türfeststeller aus Leichtmetall mit Tretbolzen aus rostfreiem Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl Ausführung 1040: 60mm Hub Max. Türgewicht: ca. 100 kg Funktion des Türfeststellers: Die Tür wird bis zu der in den Boden eingelassenen Buchse geöffnet. Durch die Betätigung des Tretbolzens wird die Tür arretiert. Mit einem leichten Druck auf die Sperrplatte des Feststellers kann die Tür wieder freigegeben werden. Montage des Türfeststellers: Der Türfeststeller wird mit einer Befestigungslasche an die Tür geschraubt Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Jede Einzelverpackung enthält eine Anschraubanleitung und eine Bohrschablone. Ausführungen: Art.-Nr. Hub Material/Oberfläche KWS.1040.02 60 mm silberfarbig einbrennlackiert KWS.1040.03 60 mm schwarz einbrennlackiert KWS.1040.10 60 mm dunkelbraun einbrennlackiert Leichtmetall bearbeitet nach E 5 - für den Außenbereich geeignet KWS.1040.31 60 mm silberfarbig eloxiert KWS.1040.33 60 mm messingfarbig eloxiert KWS.1040.35 60 mm Edelstahl-Effekt eloxiert KWS.1040.37 60 mm dunkelbraun eloxiert Lieferumfang:KWS 1040 Türfeststeller mit Bodenbuchse - 60 mm Hub

Türfeststeller mit Bodenbuchse - KWS 1041 Türfeststeller aus Leichtmetall mit 90 mm Hub Türfeststeller aus Leichtmetall mit Tretbolzen aus rostfreiem Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl Ausführung 1041: 90 mm Hub Max. Türgewicht: ca. 100 kg Funktion des Türfeststellers: Die Tür wird bis zu der in den Boden eingelassenen Buchse geöffnet. Durch die Betätigung des Tretbolzens wird die Tür arretiert. Mit einem leichten Druck auf die Sperrplatte des Feststellers kann die Tür wieder freigegeben werden. Montage des Türfeststellers: Der Türfeststeller wird mit einer Befestigungslasche an die Tür geschraubt Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Jede Einzelverpackung enthält eine Anschraubanleitung und eine Bohrschablone. Ausführungen: Art.-Nr. Hub Material/Oberfläche KWS.1041.02 90 mm silberfarbig einbrennlackiert KWS.1041.03 90 mm schwarz einbrennlackiert KWS.1041.10 90 mm dunkelbraun einbrennlackiert Leichtmetall bearbeitet nach E 5 - für den Außenbereich geeignet KWS.1041.31 90 mm silberfarbig eloxiert KWS.1041.33 90 mm messingfarbig eloxiert KWS.1041.35 90 mm Edelstahl-Effekt eloxiert KWS.1041.37 90 mm dunkelbraun eloxiert Lieferumfang:KWS 1041 Türfeststeller mit Bodenbuchse - 90 mm Hub

Pendeltürband doppelseitig wirkend Pendel-Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:  Art.Nr. Nummer  A - Länge  Türgewicht  Türbreite Türhöhe S B Material / Oberfläche 04.750.0075.010 29 75 15 kg 610 1800 10 - 25 49 Stahl, gal verzinkt 04.750.0075.426 29 75 15 kg 610 1800 10 - 25 49 V2A, matt gebürstet 04.750.0100.010 30 100 22 kg 735 1900 25 - 30 55,5 Stahl, gal verzinkt 04.750.0100.426 30 100 22 kg 735 1900 25 - 30 55,5 V2A, matt gebürstet 04.750.0125.010 33 125 27 kg 735 2000 30 - 35 64,5 Stahl, gal verzinkt 04.750.0125.426 33 125 27 kg 735 2000 30 - 35 64,5 V2A, matt gebürstet 04.750.0150.010 36 150 40 kg 735 2500 35 - 40 74,5 Stahl, gal verzinkt 04.750.0150.426 36 150 40 kg 735 2500 35 - 40 74,5 V2A, matt gebürstet 04.750.0175.010 39 175 55 kg 860 2500 40 - 45 81,5 Stahl, gal verzinkt 04.750.0175.426 39 175 55 kg 860 2500 40 - 45 81,5 V2A, matt gebürstet 04.750.0200.010 42 200 70 kg 985 2600 45 - 50 90,5 Stahl, gal verzinkt 04.750.0200.426 42 200 70 kg 985 2600 45 - 50 90,5 V2A, matt gebürstet 04.750.0250.010 45 250 100 kg 985 2800 50 - 60 103,5 Stahl, gal verzinkt 04.750.0250.426 45 250 100 kg 985 2800 50 - 60 103,5 V2A, matt gebürstet Das Material und die Länge des Pendeltürbandes können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband

Türstopper gefedert - 120 mm Länge - KWS 2066 Türstopper aus Leichtmetall, Messing oder Edelstahl-Rostfrei Der Türstopper ist aus Leichtmetall, Messing oder Edelstahl-Rostfrei Mit gefedertem Gummipuffer, schwarz Hub: 3 mm mit Befestigungsmaterial Max. Türgewicht: ca. 75 kg Montage KWS 2066: An gewünschter Position das Befestigungselement anschrauben Den Türstopper aufstecken und mit der Klemmschraube befestigen Ausführungen: Artikelnr. Beschreibung Material / Oberfläche KWS 2066.31 Türstopper - Länge: 120 mm Leichtmetall nach E 5 - silber eloxiert KWS 2066.33 Türstopper - Länge: 120 mm Leichtmetall nach E 5 messingfarbig eloxiert KWS 2066.37 Türstopper - Länge: 120 mm Leichtmetall nach E 5 dunkelbraun eloxiert KWS 2066.62 Türstopper - Länge: 120 mm Messing matt gebürstet KWS 2066.66 Türstopper - Länge: 120 mm Messing poliert KWS 2066.82 Türstopper - Länge: 120 mm Edelstahl-Rostfrei matt gebürstet KWS 2066.83 Türstopper - Länge: 120 mm Edelstahl-Rostfrei poliert Lieferumfang:KWS 2066 Türstopper - Länge: 120 mm

Türfeststeller mit 30 mm Hub - KWS 1026 Feststeller mit Tretbolzen aus Messing matt gebürstet Türfeststeller aus Messing mit Tretbolzen aus MessingMessing matt gebürstet Stopfen aus Gummi, grau KWS 1026: 30 mm Hub Max. Türgewicht: ca. 40 kg Ausführungen KWS 1026 Türfeststeller: Artikelnr Material Tretbolzen Material / Oberfläche KWS.1026.02 verzinkt Stahl / silberfarbig einbrennlackiert KWS.1026.03 verzinkt Stahl / schwarz einbrennlackiert KWS.1026.62 Messing Messing / matt gebürstet KWS.1026.82 Edelstahl-Rostfrei Edelstahl / matt gebürstet Auf Anfrage können wir Ihnen diesen Türfeststeller in weiteren Oberflächen und Materialien anbieten.Funktion KWS 1026 Türfeststeller: Man kann die Tür in jedem Öffnungswinkel feststellen. Dazu drückt man den Tretbolzen so weit herunter bis der Gummistopfen sich auf dem Boden festgepresst hat. Mit einem leichten Druck auf die Sperrplatte kann die Tür wieder freigegeben werden. Montage KWS 1026 Türfeststeller: Der Türfeststeller wird mit 3 Schrauben, in Verbindung mit einer Befestigungslasche an die Tür geschraubt. Der Türfeststeller sollte den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die serienmäßig montierte Konterfeder erhöht den Anpressdruck auf dem Boden. Lieferumfang:KWS 1026 Türfeststeller - 30 mm Hub - Messing / matt gebürstet
