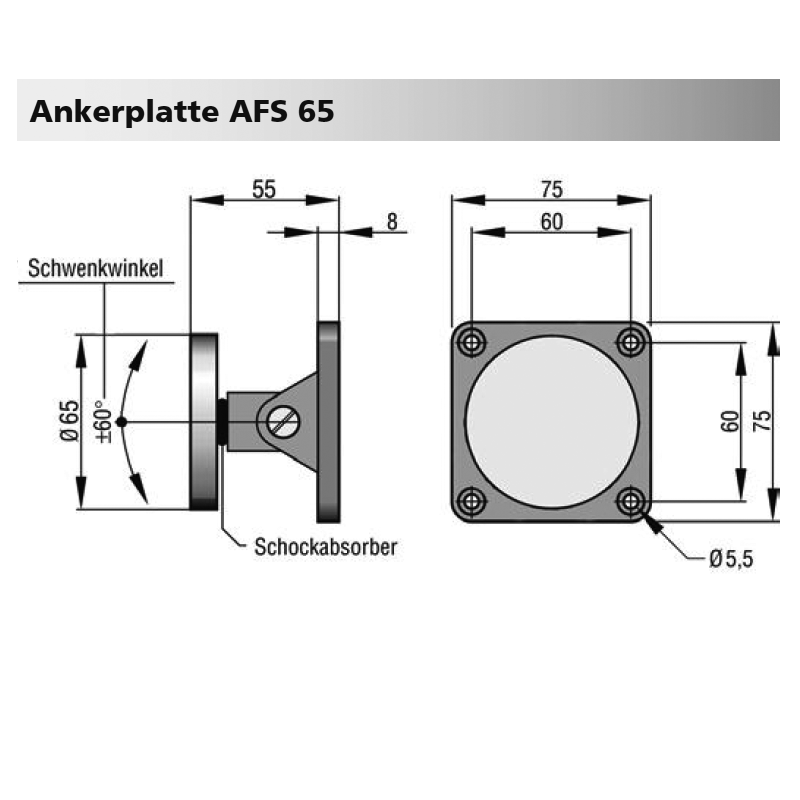

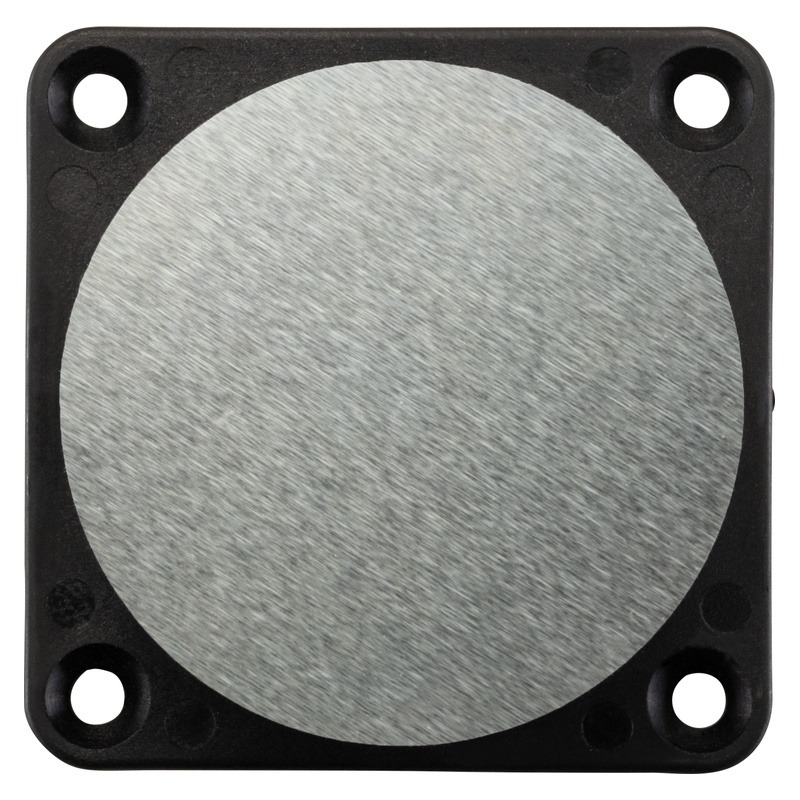

Hekatron AFS 65 - Ankerplatte

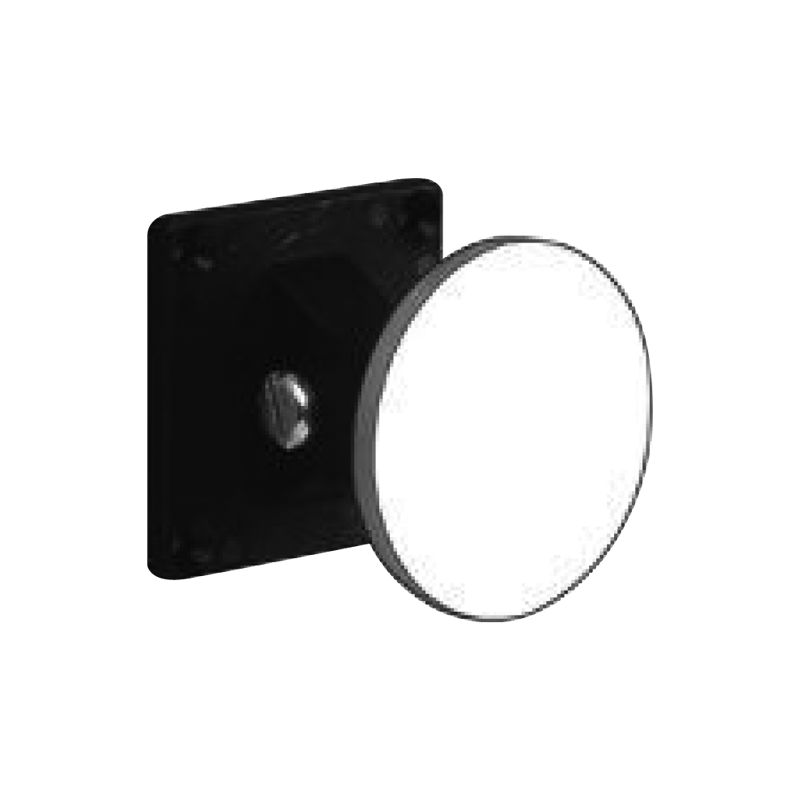

Flexible Winkelankerplatte Hekatron AFS 55 Die flexible Winkelankerplatte AFS 55 ist für extreme Einstellungen, passend für die Türhaftmagneten 413, 433, 439 und 440. Schwenkbereich; 2 × 60° Durchmesser: 55 mm Lieferumfang:- Hekatron AFS 55 - Winkelankerplatte

Hekatron ASS 65 Ankerplatte Die Hekatron ASS 65 Ankerplatte ist mit einem Schockabsorber versehen, der harte Stöße abfedert. Gleichzeitig werden Winkelfehler ausgeglichen.- Standard-Ausführung - Wandmontage- Ankeplatte galvanisch verzinkt Lieferumfang: - Ankerplatte Hekatron ASS 65

Hekatron THM 439/185 Türhaftmagnet Dieser Türhaftmagnet THM 439/185 ist schwenkbar auf einer Trägerplatte bei der die Anschlussklemmen verdeckt sind. Der Türhaftmagnet hat eine Haftkraft von 490 N. Man benutzt den Türhaftmagneten für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Für eine flexible Montage stehen gesonderte Ankerplatten zur Verfügung. Der Haftmagnet ist ausgestattet mit Verpolschutz und einer Löschdiode. Er ist Bauaufsichtlich zugelassen für den Anwendungsbereich der Feststellanlagen. Die Länge des THM439/185 ist variabel zum kürzen von 185mm bis 144mm. Typ: THM 439/185 Fabrikat: HEKATRON Weitere Daten: - Abmessung HxBxT 80 x 90 x 185 mm - Betriebsumgebungstemperatur 0°C bis +50°C - Farbe Metall - Haftkraft 490 N - Schutzart IP 40 - Betriebsspannung 24 V DC - Stromaufnahme max. 63 mA Merkmale: - Trägerplatte zum kürzen von 185mm bis 144mm - Verdeckte Anschlussklemmen - Löschdiode und Verpolschutz integriert - Magnetkopf schwenkbar - Bauaufsichtlich zugelassen vom DIBt Lieferumfang: - Türhaftmagnet Hekatron THM 439/185

Hekatron ASS 55 Ankerplatte - Standard-Ausführung - Wandmontage Lieferumfang: - Ankerplatte Hekatron ASS

THM 425 Türhaftmagnet von Hekatron Türhaftmagnet für Feststellanlagen - Hekatron THM 425 Hekatron THM 425 Türhaftmagnet in runder Bauform mit verdeckten Anschlussklemmen. Der Haftmagnet ist mit Verpolschutz und integrierter Funkenlöschdiode ausgestattet. Passend zur Ankerplatte ASS 65.Leistungsmerkmale THM 425: Haftmagnet in runder Bauform auf Trägerplatte Haftmagnet für AP-Wandmontage in trockenen Räumen. keine Remanenz integriert Funkenlöschdiode Verpolschutz mit verdeckten Anschlussklemmen Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Bauaufsichtlich zugelassen vom DIBt Robuste Bauweise Passend zur Ankerplatte ASS 65 Nenndaten THM 425: Betriebsspannung: 24 V DC Stromaufnahme: max. 63 mA Haftkraft: 686 N Leistung: 1,5 W Magnetdurchmesser: 60 mm Schutzart: IP 40 Abmessung: HxBxT 93x65x26 mm Betriebsumgebungstemperatur: 0°C bis +50°C Farbe: Metall / Schwarz Montage: Wandmontage Leistungserklärung: CPR-31-13-502-de-en Hersteller: Hekatron Lieferumfang:- Türhaftmagnet THM 425 von Hekatron

GEZE TS 5000 R - Feststellanlage Feststellanlage mit integriertem Rauchmelder Der GEZE TS 5000 R Gleitschienentürschließer bietet die Möglichkeit einer kompakten und hochwertigen Lösung zur elektromechanischen Feststellung mit integrierter Rauchschaltzentrale für einflügelige Brand- und Rauchschutztüren. Im Brandfall spricht der integrierte Rauchmelder an und veranlasst das Schließen der Tür, eine wichtige Funktion im Bereich der Sicherheitstechnik. Die Feststellanlage Geze TS 5000 R mit integriertem Rauchmelder ist für 1-flügelige Türen bis zu einer Flügelbreite von 1400 mm einsetzbar. Der Geze TS 5000 R mit Gleitschiene hat 30 mm Bauhöhe und kann mit der elektromechanischen stufenlosen Feststellung von 80° bis 130° exakt auf den Punkt eingesetellt werden. Obentürschließer 1-flügelige Türen - Produktmerkmale: Einstellbar nach EN 1155 Feststellposition überfahrbar integrierte Rauchschalterzentrale mit Alarmschwellennachführung Verschmutzungsanzeige und Prüftaste von vorne einstellbare Schließkraft EN Größe 2 - 6 Schließgeschwindigkeit und Endschlag, mit regulierbarer Öffnungsdämpfung mit optischer Größenanzeige Normalmontage auf Türblatt/Bandseite mit Montageplatte Für Anschlagtüren Flügelbreite bis 1400 mm Für rechts und links angeschlagene Türen ohne Umstellung verwendbar Für Feuer- und Rauchschutztüren (bei Türblattmontage mit Montageplatte) Der TS 5000 R ist in folgenden Farben verfügbar: silberfarbig  dunkelbronze weiß Lieferumfang obenliegender Türschließer: GEZE R-Gleitschiene obenliegender Türschließer TS 5000 Montageplatte Montagematerial Ersatzteile und Zubehör für GEZE TS 5000 R: Montageplatte für GEZE TS 5000 R- / RFS-Gleitschiene (Montage schmale Zargen) >> E-Feststellung / Plattenfeststellung >> Raucherkennungsteil >> Netzteil Stromversorgungsteil >>

Hekatron FSZ Basis Feststellanlagen-Zentrale Die Feststellanlagen-Zentrale FSZ Basis von Hekatron ist Netzgerät, Handtaster, Resettaster, Alarmspeicher und Betriebszustandsanzeige in einem Gerät. Die Feststellanlagen-Zentrale ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfache Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster angeschlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt angesteuert werden. Ein weiterer potentialfreier Wechselkontakt steht zur Weiterleitung eines Alarms an eine weitere Stelle zur Verfügung. Die Kabeleinführung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt von 2012 und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637. Leistungsmerkmale der Feststellanlagen-Zentrale FSZ: Integrierter Handauslösetaster mit wechselbarer Beschriftung Integrierter Resettaster Betriebs-, Alarm- und Störungsanzeige zuschaltbare Alarmspeicherung zuschaltbare Leitungsüberwachung Abschlusswiderstände bei Leitungsüberwachung   2 x 43 kOhm Geschalteter Ausgang +24V DC Pot.-freier Wechsler Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und   Unterseite Kabeleinführungen 2 Langlöcher auf der Rückseite Schutzart IP 54 bei Kabeleinführung von oben/unten Schutzart IP 30 bei Kabeleinführung von hinten Aufputzmontage Optionale Montage auf eine Hutschiene Bauaufsichtlich zugelassen vom DIBt Z-6.5-1725 Geprüft und Anerkannt nach DIN EN 14637 VdS geprüft und anerkannt G-Nr. 213091   Nenndaten der Feststellanlagen-Zentrale FSZ: Eingangs-Nennspannung 230V AC Ausgangs-Nennspannung 24V DC Ausgangsstrom max. 400mA Geschalteter Ausgang +24V DC Pot.-freier Wechsler Schaltleistung 250V AC/5A, 30V DC/3A Betriebsumgebungstemperatur -10° bis +50°C Farbe: weiß, ähnlich RAL 9003 Maße: HxBxT 146 x 146 x 60,5mm Gewicht: 420g

THM 425 Türhaftmagnet von Hekatron Türhaftmagnet für Feststellanlagen - Hekatron THM 425 Hekatron THM 425 Türhaftmagnet in runder Bauform mit verdeckten Anschlussklemmen. Der Haftmagnet ist mit Verpolschutz und integrierter Funkenlöschdiode ausgestattet. Passend zur Ankerplatte ASS 65.Leistungsmerkmale THM 425: Haftmagnet in runder Bauform auf Trägerplatte Haftmagnet für AP-Wandmontage in trockenen Räumen. keine Remanenz integriert Funkenlöschdiode Verpolschutz mit verdeckten Anschlussklemmen Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Bauaufsichtlich zugelassen vom DIBt Robuste Bauweise Passend zur Ankerplatte ASS 65 Nenndaten THM 425: Betriebsspannung: 24 V DC Stromaufnahme: max. 63 mA Haftkraft: 686 N Leistung: 1,5 W Magnetdurchmesser: 60 mm Schutzart: IP 40 Abmessung: HxBxT 93x65x26 mm Betriebsumgebungstemperatur: 0°C bis +50°C Farbe: Metall / Schwarz Montage: Wandmontage Leistungserklärung: CPR-31-13-502-de-en Hersteller: Hekatron Lieferumfang:- Türhaftmagnet THM 425 von Hekatron

Hekatron ORS 142 Optischer Rauchschalter Optischer Rauchschalter Hekatron ORS 142, der Rauchschalter erkennt frühzeitig sowohl Schwelbrände als auch offene Brände mit Rauchentwicklung. Die besonderen Merkmale des Hekatron ORS 142 sind: - die Revisionsanzeige nach DIN 14677 - Verschmutzungskompensation - optische Verschmutzungs-/Zustandsanzeige - Messkammerüberwachung - Kommunikationsanschluss für RSBus - potentialfreier Öffner - Thermoelement zur Auslösung bei einer    Umgebungstemperatur: über 70 °C - mit StaubschutzkappeIm Bereich der Sicherheitstechnik bei öffentlichen Einrichtungen ist die Montage des ORS 142 in Kombination mit Feststellanlagen wichtig. Der Rauchschalter ist zugelassen in Kombination mit folgenden Produkten: Geze TS 5000 - System Dorma TS 93 - SystemHekatron bietet mit dem Rauchschalter ORS 142 eine Variante, Überströmöffnungen sicher und zuverlässig zu überwachen. Der ORS 142 arbeitet nach dem Streulichtprinzip. Lichtsender und -empfänger sind in der Messkammer so angeordnet, dass das Lichtbündel des Senders nicht direkt auf den Empfänger treffen kann. Erst das an Schwebeteilen gestreute Licht (Tyndall-Effekt) gelangt zum Empfänger und wird in ein elektrisches Signal umgesetzt. Ein zusätzlicher Temperaturfühler spricht bei einer Umgebungstemperatur von 70 °C an. Variante mit Hekatron ORS 142: Rauchschalter ORS 142 Netzgerät NAG 03 mit SAB 04 Druckknopftaster DKT 02 Projektierung der Rauchschalter zur Überwachung von Überströmöffnungen entsprechend der DIBt Zulassung Z-6.5-1725. Der Rauchschalter wird mit den Sockelvarianten 143 A (Aufputz-Montagesockel) oder 143 AF (Feuchtraum-Montagesockel) und dem Handauslösetaster DKT 02 sowie dem Netzgerät NAG 03 mit SAB 04 außerhalb der Überströmöffnung installiert.In dem Planungshandbuch für Feststellanlagen finden Sie alle wichtigen Informationen zum Einsatz des Rauchschalters, die einzelnen Module, den Schaltplan mit Hekatron ORS 142 und FSZ Basis sowie weitere Schaltpläne und Infos zur Inbetriebnahme, Prüfung und Wartung. Lieferumfang: - Hekatron ORS 142 Optischer Rauchschalter ohne Montagesockel

Hekatron Konsole K 143-S zur Montage des Rauch-/Thermoschalters Konsole K 143-S aus Stahl zur sicheren Montage im Sturzbereich Die Konsole K 143-S wird eingesetzt, um den Rauchschalter / Thermoschalter mit den Sockeln 143 A und 143 AF stabil am Sturz zu befestigen. Technische Daten: Material: Stahl Farbe: weiß, ähnlich RAL 9010 Länge: 323 mm Lieferumfang: - Hekatron Konsole K 143-S - Montage im Sturzbereich

Montagesockel 143 W - Rauchmelder Hekatron - Wandmontage Hekatron Montagesockel 143 W zur Wandmontage (Sturzmelder) für Rauch- und Thermoschalter in trockenen Räumen. Der Montagesockel eignet sich für die Hekatron Rauchmelder ORS 142 und TDS 247. Technische Daten: Kabeleinführung: max. 9 mm Schutzart: IP 42 Farbe: weiß, ähnlich RAL 9010 Lieferumfang: Montagesockel 143 W für Hekatron Rauchmelder ORS 142 und TDS 247

Hekatron THM 439/185 Türhaftmagnet Dieser Türhaftmagnet THM 439/185 ist schwenkbar auf einer Trägerplatte bei der die Anschlussklemmen verdeckt sind. Der Türhaftmagnet hat eine Haftkraft von 490 N. Man benutzt den Türhaftmagneten für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Für eine flexible Montage stehen gesonderte Ankerplatten zur Verfügung. Der Haftmagnet ist ausgestattet mit Verpolschutz und einer Löschdiode. Er ist Bauaufsichtlich zugelassen für den Anwendungsbereich der Feststellanlagen. Die Länge des THM439/185 ist variabel zum kürzen von 185mm bis 144mm. Typ: THM 439/185 Fabrikat: HEKATRON Weitere Daten: - Abmessung HxBxT 80 x 90 x 185 mm - Betriebsumgebungstemperatur 0°C bis +50°C - Farbe Metall - Haftkraft 490 N - Schutzart IP 40 - Betriebsspannung 24 V DC - Stromaufnahme max. 63 mA Merkmale: - Trägerplatte zum kürzen von 185mm bis 144mm - Verdeckte Anschlussklemmen - Löschdiode und Verpolschutz integriert - Magnetkopf schwenkbar - Bauaufsichtlich zugelassen vom DIBt Lieferumfang: - Türhaftmagnet Hekatron THM 439/185
