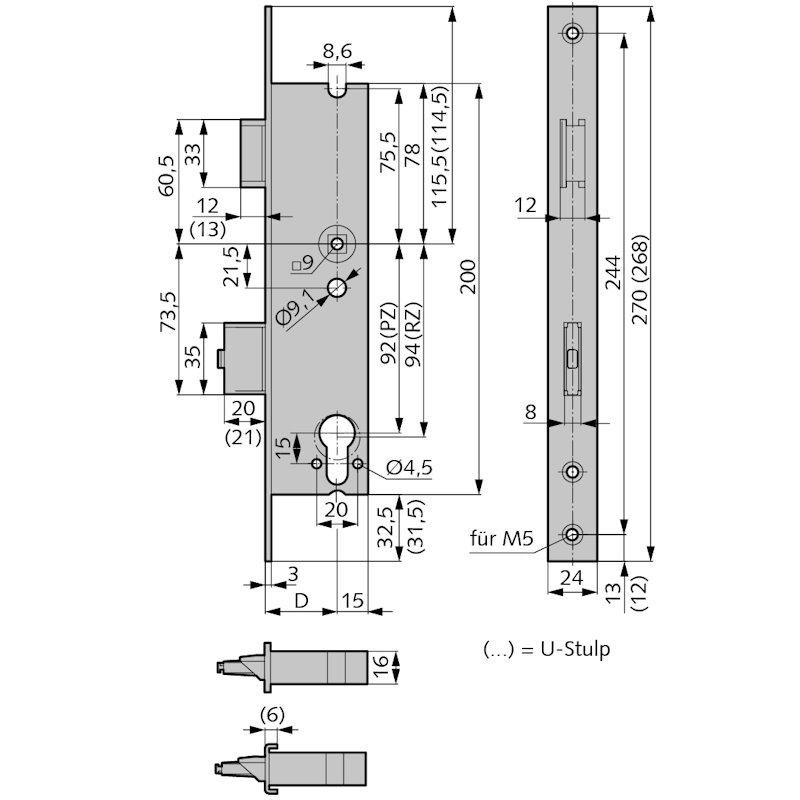

Panik-Einsteckschloss, Funktion E - Serie 200

Rohrrahmenschloss mit 13 mm Riegelausschluss Kompakte und einfache Technik für den Außenbereich Das Rohrrahmenschloss hat 13 mm Riegelausschluss mit einer Tour. Die Umstelltechnik von DIN links auf DIN rechts mittels Hebel vereinfacht die Handhabung und reduziert die Lagerhaltung. Die gestrahlte Edelstahl-Stulp bietet eine matte, edle Optik und macht das Schloss ideal für den Einsatz im Außenbereich. Durch den Einsatz des Kunststoff-Gleitlagers verringert sich der mechanische Abrieb und ermöglicht eine höhere Nutzungsdauer. Konsequente Entwicklung – bewährte Technik! Einsteckschloss für Rohrrahmen 13 mm Riegelausschluss PZ-vorgerichtet (1-Tour) 92 mm Entfernung mit Wechsel 8 mm Vierkant Falle und Riegel bündig Falle rechts und links drehbar (Auslieferung DIN rechts) Ausführungen Artikelnummer Dornmaß Richtung Stulpoberfläche 01.338.2400.427 24 mm DIN rechts V2A gestrahlt 01.338.3000.427 30 mm DIN rechts V2A gestrahlt 01.338.3500.427 35 mm DIN rechts V2A gestrahlt 01.338.4000.427 40 mm DIN rechts V2A gestrahlt Lieferumfang:- 1 x Einsteckschloss - 13 mm Riegelausschluss

Panik-Einsteckschloss Funktion E mit Flachstulp Panikschloss mit Trafo-Wechselfunktion ■ Schließfunktion E (Trafo-Wechselfunktion) ■ PZ-vorgerichtet (1-Tour) ■ 92 mm Entfernung ■ mit Wechsel ■ für 1-flügelige Türen ■ 8 mm Vierkant ■ Nuss durchgehend ■ Falle und Riegel bündig ■ Falle rechts und links drehbar ■ Flachstulp aus Edelstahl Art.-Nr. Richtung Dornmaß Material/Oberfläche 14.160.3000.426 rechts/links 30 mm Edelstahl V2A, matt gebürstet 14.160.3500.426 rechts/links 35 mm Edelstahl V2A, matt gebürstet 14.160.4000.426 rechts/links 40 mm Edelstahl V2A, matt gebürstet 14.160.4500.426 rechts/links 45mm Edelstahl V2A, matt gebürstet

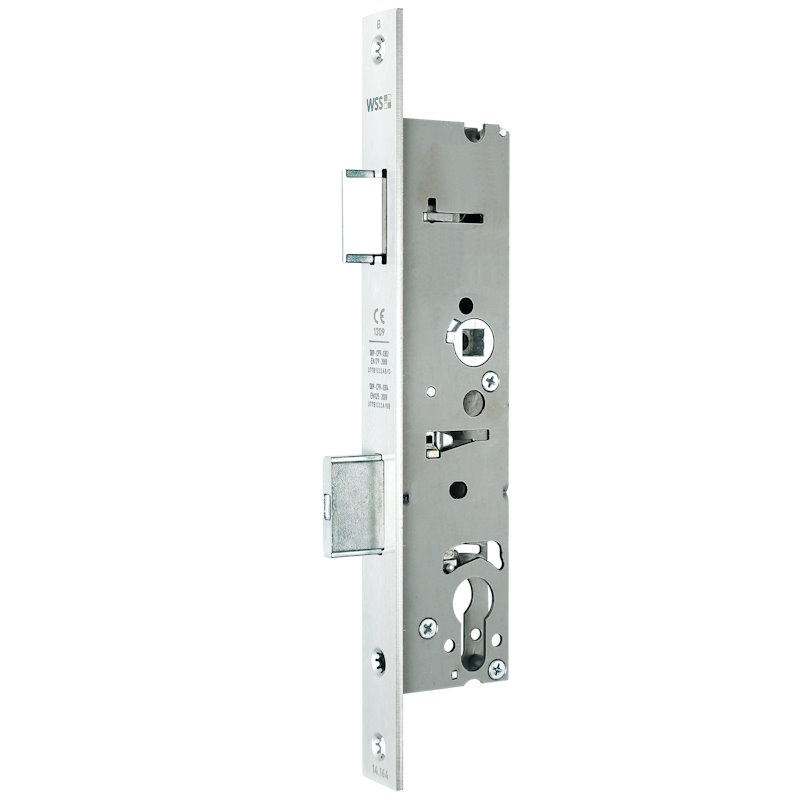

Panik-Einsteckschloss für 2-flügelige Türen Einsteckschloss mit Funktion B - Schließfunktion B (Umschaltfunktion)- Rechts und Links verwendbar- für 2flügelige Türen mit Flachstulp - Schloss ist PZ-vorgerichtet (1-Tour) - PZ: 92 mm Entfernung - ohne Wechsel - mit 9 mm Vierkant - Nuss geteilt - Falle und Riegel sind bündig Art.-Nr. Richtung Dornmaß Flachstulp 14.170.3000.426 rechts / links 30 mm Edelstahl V2A, matt gebürstet 14.170.3500.426 rechts / links 35 mm Edelstahl V2A, matt gebürstet 14.170.4000.426 rechts / links 40 mm Edelstahl V2A, matt gebürstet 14.170.4500.426 rechts / links 45mm Edelstahl V2A, matt gebürstet

Panik-Einsteckschloss Funktion E mit Flachstulp Panikschloss mit Trafo-Wechselfunktion ■ Schließfunktion E (Trafo-Wechselfunktion) ■ PZ-vorgerichtet (1-Tour) ■ 92 mm Entfernung ■ mit Wechsel ■ für 1-flügelige Türen ■ 8 mm Vierkant ■ Nuss durchgehend ■ Falle und Riegel bündig ■ Falle rechts und links drehbar ■ Flachstulp aus Edelstahl Art.-Nr. Richtung Dornmaß Material/Oberfläche 14.160.3000.426 rechts/links 30 mm Edelstahl V2A, matt gebürstet 14.160.3500.426 rechts/links 35 mm Edelstahl V2A, matt gebürstet 14.160.4000.426 rechts/links 40 mm Edelstahl V2A, matt gebürstet 14.160.4500.426 rechts/links 45mm Edelstahl V2A, matt gebürstet

Türverschluss mit Hebel - KWS 6007 - zur zweiseitigen Türbetätigung Türstärke: 55 - 60 mm - Verschluss aus Temperguss, Mittelachse aus Stahl Türverschluss mit Hebel - KWS 6007 Türstärke: 55 - 60 mm DIN-Richtung: Links oder Rechts - wählbar (Zeichnung zeigt Verschluss für DIN-linke Tür) Zur zweiseitigen Türbetätigung Verschluss aus Temperguss Mittelachse aus Stahl mit Schließkloben mit Druckfeder mit Filzdichtungen Stückgewicht: 1,340 kg Montage - KWS 6007 Türverschluss Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür  gebohrt. Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher waagerecht bzw. senkrecht mit dem Mittelloch fluchten. Das Stiftteil durchstecken. Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben. An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 45º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung 45º  schräg nach oben zeigen. Die Abbildung zeigt den Verschluss für die linke Tür   Ausführungen: Art.-Nr. Beschreibung T = Türstärke Material/Oberfläche KWS 6007.02.R Türverschluss zweiseitig - DIN-Rechts 55 - 60 mm Temperguss silberfarbig einbrennlackiert KWS 6007.02.L Türverschluss zweiseitig - DIN-Links 55 - 60 mm Temperguss silberfarbig einbrennlackiert KWS 6007.07.R Türverschluss zweiseitig - DIN-Rechts 55 - 60 mm Temperguss feuerverzinkt KWS 6007.07.L Türverschluss zweiseitig - DIN-Links 55 - 60 mm Temperguss feuerverzinkt Lieferumfang:- KWS 6007 Türverschluss - Türstärke 55 - 60 mm- mit Schließkloben, Druckfeder und Filzdichtungen

Panik-Einsteckschloss mit Zusatzverriegelung, Funktion E mit Flachstulp Panik-Einsteckschloss mit Zusatzverriegelung nach oben Schließfunktion E (Trafo-Wechselfunktion) Einsteckschloss mit Flachstulp 92 mm Entfernung PZ-vorgerichtet (1-Tour) mit Wechsel Einsteckschloss für 1- und 2-flügelige Türen geeignet 9 mm Vierkant Falle und Riegel bündig Nuss durchgehend Art.-Nr. Richtung Dornmaß Material/Oberfläche 01.132.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.132.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.132.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.132.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.133.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.133.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.133.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.133.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet
